Représentation des nombres en machine

Soit une base fixée \(\beta \in \mathbb{N}\) avec \(\beta \geq 2\), et soit \(x\) un nombre réel comportant un nombre fini de chiffres \(x_k\) avec \(0 \leq x_k<\beta\) pour \(k=-m, \ldots, n\).

Le point entre \(x_0\) et \(x_{-1}\) est appelé point décimal si la base est 10, point binaire si la base est 2, et \(s\) dépend du signe de \(x\) ( \(s=0\) si \(x\) est positif, 1 si \(x\) est négatif).

La notation conventionnelle signifie

Tout nombre réel peut être approché par des nombres ayant une représentation finie. On a en effet, pour une base \(\beta\) fixée, la propriété suivante :

où \(y_\beta\) a une représentation positionnelle finie.

Bien que, d’un point de vue théorique, toutes les bases soient équivalentes, les ordinateurs emploient en général trois bases :

Dans la représentation binaire, les chiffres se réduisent aux deux symboles 0 et 1, appelés bits (de l’anglais binary digits).

En hexadécimal les symboles utilisés pour la représentation des chiffres sont \(0,1, \ldots, 9\), A, B, C, D, E, F.

Clairement, plus petite est la base adoptée, plus longue est la chaîne de caractères nécessaire à la représentation d’un même nombre.

Afin de simplifier les notations, nous écrirons \(x\) au lieu de \(x_\beta\), sous-entendant ainsi la base \(\beta\).

Supposons qu’un ordinateur dispose de \(N\) cases mémoires pour stocker les nombres. Étant donné un nombre réel non nul \(x\), sa représentation en virgule flottante est donnée par

où \(t \in \mathbb{N}\) est le nombre de chiffres significatifs \(a_i\) (avec \(0 \leq a_i \leq \beta-1\) ), \(m=a_1 a_2 \ldots a_t\) un entier, appelé mantisse, tel que \(0 \leq m \leq \beta^t-1\) et \(e\) un entier appelé exposant. Clairement, l’exposant ne peut varier que dans un intervalle fini de valeurs admissibles : posons \(L \leq e \leq U\) (typiquement \(L<0\) et \(U>0\) ).

Les \(N\) cases mémoires sont à présent réparties ainsi :

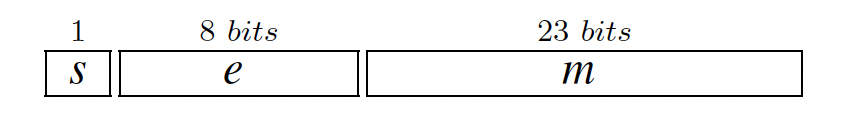

Il y a typiquement sur un ordinateur deux formats disponibles pour les nombres à virgule flottante : les représentations en simple et en double précision. Dans le cas de la représentation binaire, ces formats sont codés dans les versions standards avec \(N=32\) bits (simple précision)

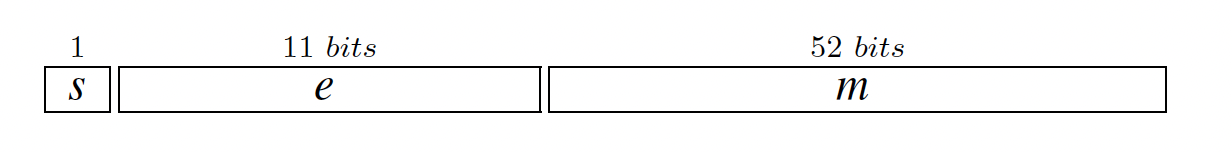

et avec \(N=64\) bits (double précision)

Notons

avec \(\beta \geq 2,0 \leq a_i \leq \beta-1, L \leq e \leq U\), l’ensemble des nombres à virgule flottante écrits en base \(\beta\), comportant \(t\) chiffres significatifs et dont l’exposant peut varier dans l’intervalle \(] L, U[\). Afin d’assurer l’unicité de la représentation d’un nombre, on suppose que \(a_1 \neq 0\) et \(m \geq \beta^{t-1}\). On dit dans ce cas que \(a_1\) est le chiffre significatif principal, \(a_t\) le dernier chiffre significatif et la représentation de \(x\) est alors dite normalisée. La mantisse \(m\) varie à présent entre \(\beta^{-1}\) et 1 . Toujours pour assurer l’unicité de la représentation, on suppose que le nombre zéro a également un signe (on prend typiquement \(s=0\) ). Il est immédiat de vérifier que si \(x \in \mathbb{F}(\beta, t, L, U)\) alors \(-x \in \mathbb{F}(\beta, t, L, U)\). On a de plus l’encadrement suivant pour la valeur absolue de \(x\) :

Le fait que, sur tout ordinateur, seul un sous-ensemble \(\mathbb{F}(\beta, t, L, U)\) de \(\mathbb{R}\) soit effectivement disponible pose plusieurs problèmes pratiques.

Tout d’abord se pose la question de la représentation dans \(\mathbb{F}\) d’un nombre réel quelconque donné.

D’autre part, même si \(x\) et \(y\) sont deux nombres de \(\mathbb{F}\), le résultat d’une opération entre eux n’appartient pas nécessairement à \(\mathbb{F}\). On doit donc définir une arithmétique sur \(\mathbb{F}\).

L’approche la plus simple pour résoudre le premier problème consiste à arrondir \(x \in \mathbb{R}\) de façon à ce que le nombre arrondi appartienne à \(\mathbb{F}\). Parmi toutes les manières possibles d’arrondir un nombre, considérons la suivante :

Tout ce qui a été dit jusqu’à présent est seulement valable pour les nombres dont l’exposant \(e\) appartient à \(] L, U[\). En effet, si \(x \in]-\infty,-x_{\max }[\cup] x_{\max }, \infty[\) la valeur \(f l(x)\) n’est pas définie, tandis que si \(x \in]-x_{\min }, x_{\min }\) l’opération d’arrondi est toujours définie.

Dans le premier cas quand \(x\) est le résultat d’une opération sur des nombres de \(\mathbb{F}\), on parle d’overflow, dans le second cas on parle d’underflow (ou de graceful underflow si les nombres dénormalisés sont pris en compte).

A part dans des situations exceptionnelles, on peut facilement quantifier l’erreur, absolue ou relative, commise quand on remplace \(x\) par \(f l(x)\).

On peut montrer la propriété suivante

On déduit immédiatement du théorème précédent la majoration suivante de l’erreur relative

tandis qu’on a pour l’erreur absolue

D’après définition de l’arrondi on a

d’où

Comme on l’a dit précédemment, il est nécessaire de définir sur l’ensemble des nombres machines une arithmétique, autant que possible analogue à l’arithmétique de \(\mathbb{R}\).

Ainsi, pour une opération arithmétique quelconque \(\circ: \mathbb{R} \times \mathbb{R} \rightarrow \mathbb{R}\) entre deux opérandes de \(\mathbb{R}\) (où le symbole \(\circ\) peut désigner l’addition, la soustraction, la multiplication ou la division) nous noterons \(\circ\) l’opération machine correspondante définie par

Si \(\circ\) désigne l’addition, on a \(\forall x, y \in \mathbb{R}\)

et donc l’erreur relative associée à la somme sera petite, à moins que \(x+y\) ne soit lui-même petit.

La somme de deux nombres proches en module mais de signes opposés mérite un commentaire particulier : dans ce cas, en effet, \(x+y\) peut être petit, ce qui génère ce qu’on appelle les erreurs d’annulation.

Il est important de remarquer que certaines propriétés de l’arithmétique classique sont conservées quand on passe à l’arithmétique des flottants (comme, par exemple, la commutativité de la somme ou du produit de deux termes), tandis que d’autres sont perdues. C’est le cas de l’associativité de la somme : on peut en effet montrer qu’en général
